世界领先技术纳米氮化硼---高导热低介电透波绝缘材料

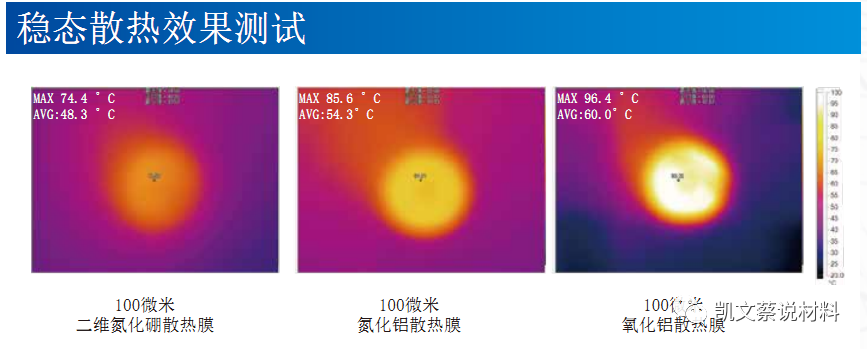

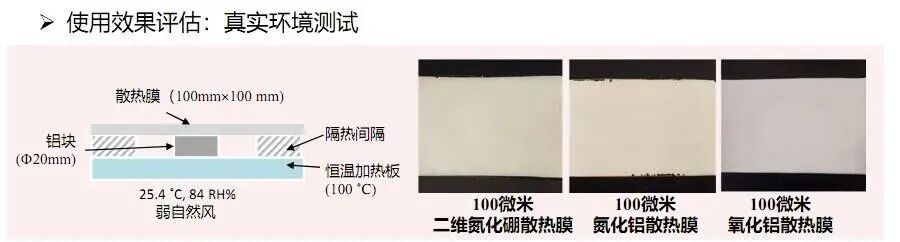

 致力于解决当前我国电子封装及热管理领域面临的瓶颈技术问题，建立了国际先进的热管理解决方案及相关材料生产技术，是国内低维材料技术领域顶尖的创新型研发团队。本产品是国内首创自主研发的高质量二维氮化硼纳米片，成功制备了大面积、厚度可控的二维氮化硼散热膜，具有透电磁波、高导热、高柔性、低介电系数、低介电损耗等多种优异特性,解决了当前我国电子封装及热管理领域面临的“卡脖子”问题，拥有国际先进的热管理TIM解决方案及相关材料生产技术，是国内低维材料技术领域顶尖的创新型高科技产品。

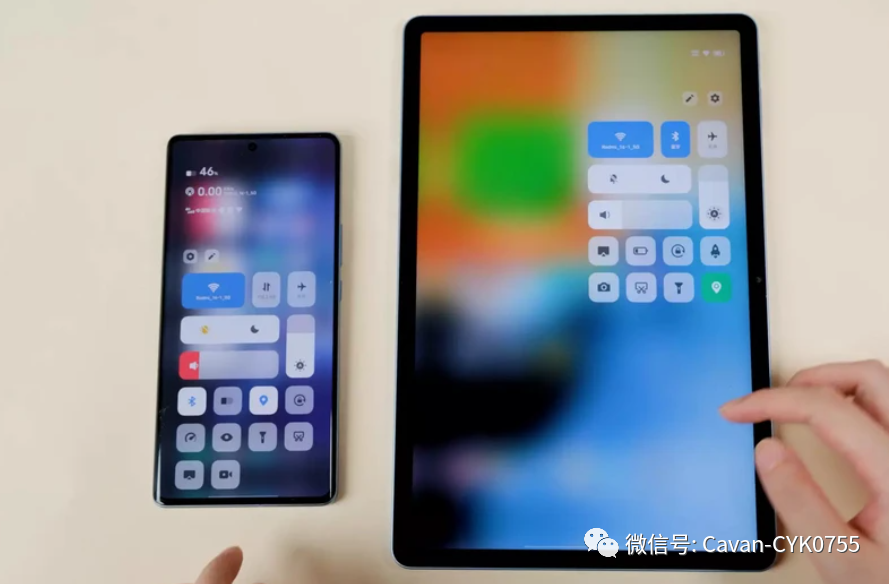

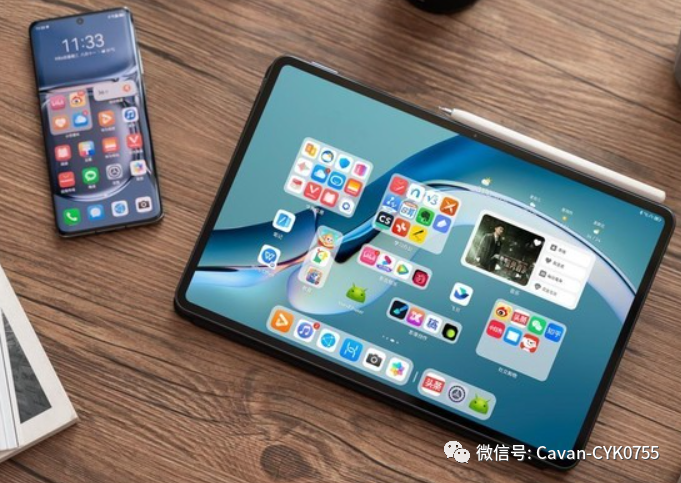

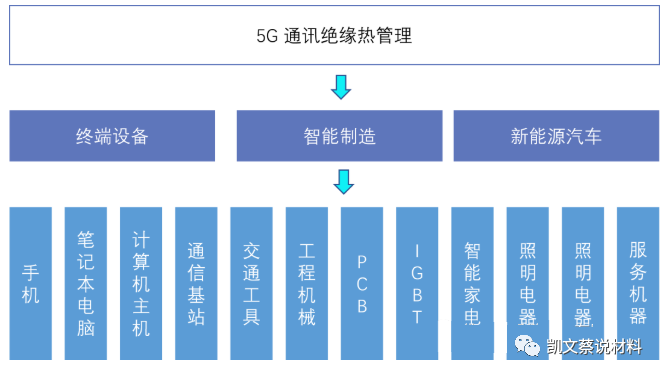

产品的应用方向为5G通讯绝缘热管理，主要目标市场可分为终端设备，智能工业，及新能源汽车三大板块。5G技术是近年来最受瞩目的关键科技，也是国内外重点发展的核心产业之一。随着5G商用，工业4.0、智慧城市、无人驾驶等科技建设的推进，该项目已经初步形成了万亿的市场规模，并持续快速发展。

      氮化硼是由氮原子和硼原子所构成的晶体。化学组成为43.6%的硼和56.4%的氮，具有四种不同的变体：六方氮化硼（HBN)、菱方氮化硼（RBN）、立方氮化硼（CBN）和纤锌矿氮化硼（WBN）。

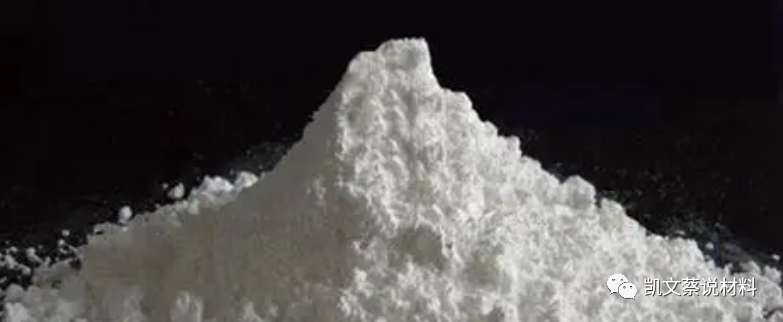

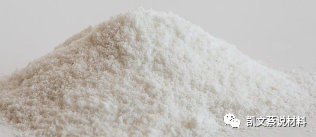

氮化硼问世于100多年前，最早的应用是作为高温润滑剂的六方氮化硼，不仅其结构而且其性能也与石墨极为相似，且自身洁白，所以俗称：白石墨。

氮化硼（BN）陶瓷是早在1842年被人发现的化合物。国外对BN材料从第二次世界大战后进行了大量的研究工作，直到1955年解决了BN热压方法后才发展起来的。美国金刚石公司和联合碳公司首先投入了生产，1960年已生产10吨以上。

1957年R·H·Wentrof率先试制成功CBN，1969年美国通用电气公司以商品Borazon销售，1973年美国宣布制成CBN刀具。

1975年日本从美国引进技术也制备了CBN刀具。

1979年首次成功采用脉冲等离子体技术在低温低压卜制备崩c—BN薄膜。

20世纪90年代末，人们已能够运用多种物理气相沉积（PVD）和化学气相沉积（CVD）的方法制备c-BN薄膜。

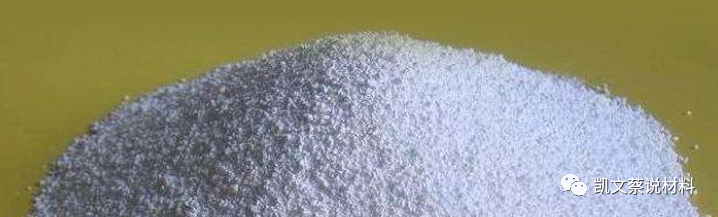

从中国国内看，发展突飞猛进，1963年开始BN粉末的研究，1966年研制成功，1967年投入生产并应用于我国工业和尖端技术之中。

物质特性：

CBN通常为黑色、棕色或暗红色晶体，为闪锌矿结构，具有良好的导热性。硬度仅次于金刚石，是一种超硬材料，常用作刀具材料和磨料。

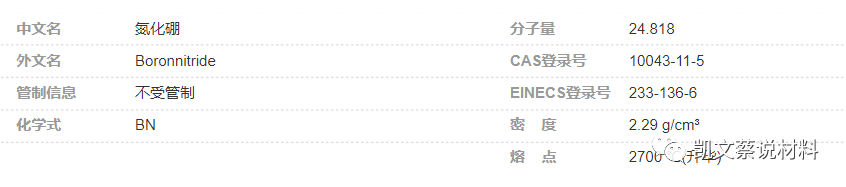

氮化硼具有抗化学侵蚀性质，不被无机酸和水侵蚀。在热浓碱中硼氮键被断开。1200℃以上开始在空气中氧化。真空时约2700℃开始分解。微溶于热酸，不溶于冷水，相对密度2.29。压缩强度为170MPa。在氧化气氛下最高使用温度为900℃，而在非活性还原气氛下可达2800℃，但在常温下润滑性能较差。氮化硼的大部分性能比碳素材料更优。对于六方氮化硼：摩擦系数很低、高温稳定性很好、耐热震性很好、强度很高、导热系数很高、膨胀系数较低、电阻率很大、耐腐蚀、可透微波或透红外线。

物质结构：

氮化硼六方晶系结晶，最常见为石墨晶格，也有无定形变体，除了六方晶型以外，氮化硼还有其他晶型，包括：菱方氮化硼（r-BN)、立方氮化硼（c-BN）、纤锌矿型氮化硼（w-BN)。人们甚至还发现像石墨稀一样的二维氮化硼晶体。

通常制得的氮化硼是石墨型结构，俗称为白色石墨。另一种是金刚石型，和石墨转变为金刚石的原理类似，石墨型氮化硼在高温（1800℃）、高压（8000Mpa）[5~18GPa]下可转变为金刚型氮化硼。是新型耐高温的超硬材料，用于制作钻头、磨具和切割工具。

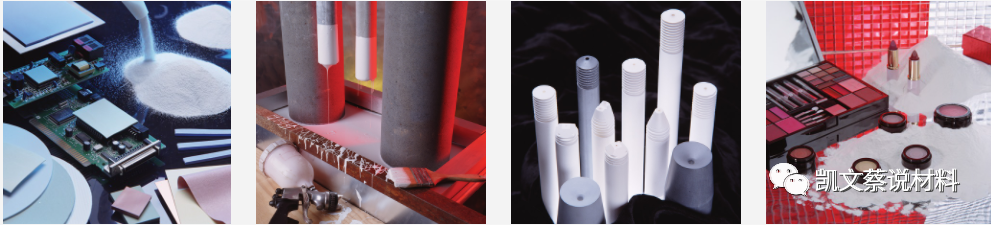

应用领域：

1. 金属成型的脱模剂和金属拉丝的润滑剂。

2. 高温状态的特殊电解、电阻材料。

3. 高温固体润滑剂，挤压抗磨添加剂，生产陶瓷复合材料的添加剂，耐火材料和抗氧化添加剂，尤其抗熔融金属腐蚀的场合，热增强添加剂、耐高温的绝缘材料。

4. 晶体管的热封干燥剂和塑料树脂等聚合物的添加剂。

5. 压制成各种形状的氮化硼制品，可用做高温、高压、绝缘、散热部件。

6. 航天航空中的热屏蔽材料。

7. 在触媒参与下，经高温高压处理可转化为坚硬如金刚石的立方氮化硼。

8. 原子反应堆的结构材料。

9. 飞机、火箭发动机的喷口。

10.高压高频电及等离子弧的绝缘体。

11.防止中子辐射的包装材料。

12.由氮化硼加工制成的超硬材料，可制成高速切割工具和地质勘探、石油钻探的钻头。

13.冶金上用于连续铸钢的分离环，非晶态铁的流槽口，连续铸铝的脱模剂。

14.做各种电容器薄膜镀铝、显像管镀铝、显示器镀铝等的蒸发舟。

15.各种保鲜镀铝包装袋等。

16.各种激光防伪镀铝、商标烫金材料，各种烟标，啤酒标、包装盒，香烟包装盒镀铝等等。

17.化妆品用于口红的填料，无毒又有润滑性，又有光泽。

未来前景：

由于钢铁材料硬度很高，因而加工时会产生大量的热，金刚石工具在高温下易分解，且容易与过渡金属反应，而c-BN材料热稳定性好，且不易与铁族金属或合金发生反应，可广泛应用于钢铁制品的精密加工、研磨等。c-BN除具有优良的耐磨性能外，耐热性能也极为优良，在相当高的切削温度下也能切削耐热钢、铁合金、淬火钢等，并且能切削高硬度的冷硬轧辊、渗碳淬火材料以及对刀具磨损非常严重的Si-Al合金等。实际上，由c-BN晶体（高温高压合成)的烧结体做成的刀具、磨具已应用于各种硬质合金材料的高速精密加工中。

c-BN作为一种宽禁带（带隙6.4 eV）半导体材料，具有高热导率、高电阻率、高迁移率、低介电常数、高击穿电场、能实现双型掺杂且具有良好的稳定性，它与金刚石、SiC和GaN一起被称为继Si、Ge及GaAs之后的第三代半导体材料，它们的共同特点是带隙宽，适用于制作在极端条件下使用的电子器件。与SiC和GaN相比，c-BN与金刚石有着更为优异的性质，如更宽的带隙、更高的迁移率、更高的击穿电场、更低的介电常数和更高的热导率。显然作为极端电子学材料，c-BN与金刚石更胜一筹。然而作为半导体材料金刚石有它致命的弱点，即金刚石的n型掺杂十分困难（其n型掺杂的电阻率只能达到102 Ω·cm，远远未达到器件标准），而c-BN则可以实现双型掺杂。例如，在高温高压合成以及薄膜制备过程中，添加Be可得到P型半导体；添加S、C、Si等可得到n型半导体。因此综合看来c-BN是性能最为优异的第三代半导体材料，不仅能用于制备在高温、高频、大功率等极端条件下工作的电子器件，而且在深紫外发光和探测器方面有着广泛的应用前景。事实上，最早报道了在高温高压条件下制成的c-BN发光二极管，可在650℃的温度下工作，在正向偏压下二极管发出肉眼可见的蓝光，光谱测量表明其最短波长为215 nm（5.8 eV）。c-BN具有和GaAs、Si相近的热膨胀系数，高的热导率和低的介电常数，绝缘性能好，化学稳定性好，使它成为集成电路的热沉材料和绝缘涂覆层。此外c-BN具有负的电子亲和势，可以用于冷阴极场发射材料，在大面积平板显示领域具有广泛的应用前景。在光学应用方面，由于c-BN薄膜硬度高，并且从紫外（约从200 nm开始）到远红外整个波段都具有高的透过率，因此适合作为一些光学元件的表面涂层，特别适合作为硒化锌（ZnSe）、硫化锌（ZnS）等窗口材料的涂层。此外，它具有良好的抗热冲击性能和商硬度，有望成为大功率激光器和探测器的理想窗窗口材料。

• 高导热透波绝缘氮化硼膜材主要应用
